Koble helt likt som på den gamle.

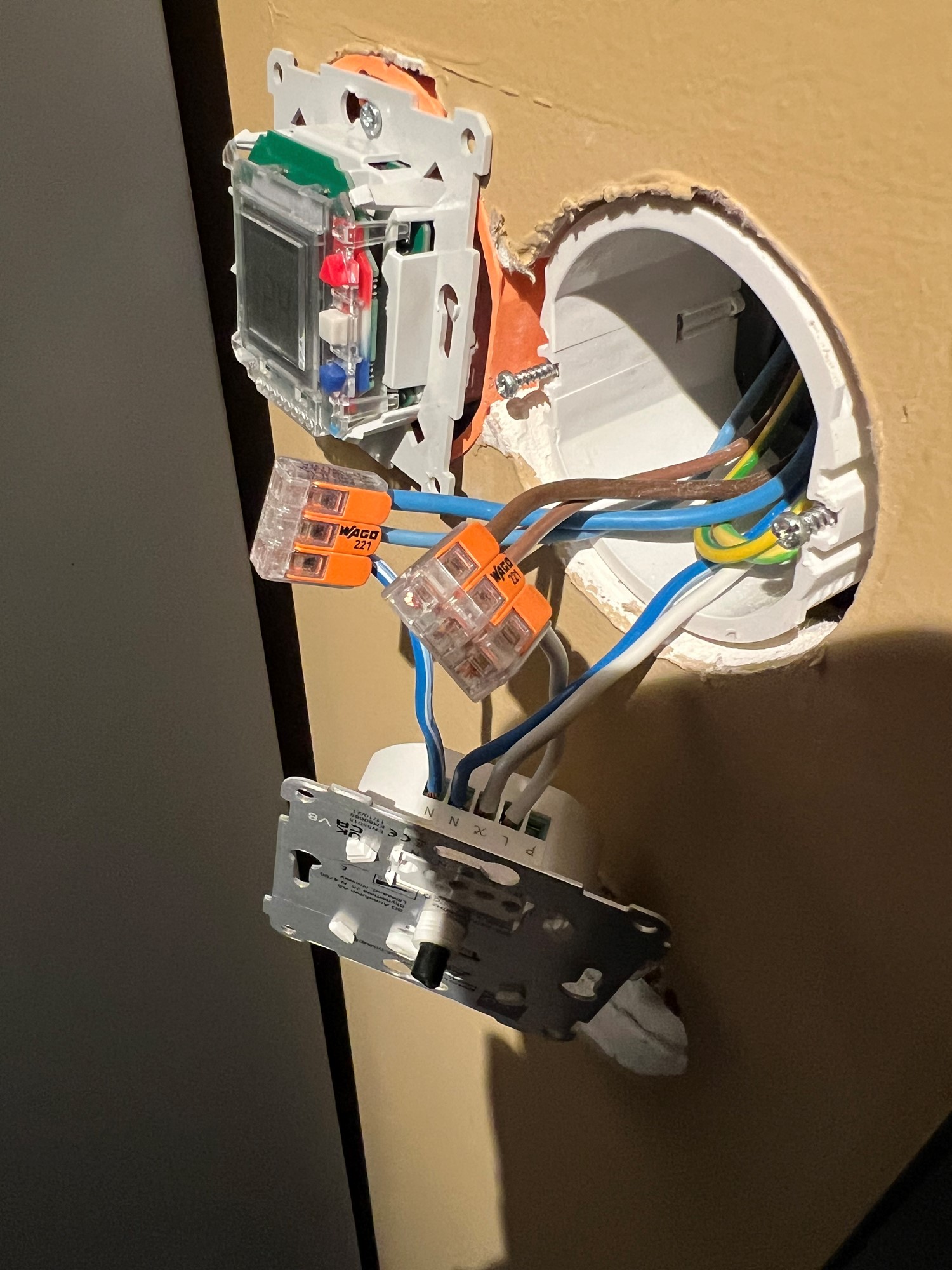

Ved å bytte tre veis Wago til fire, kobles nøytral (blå leder) via Wago, og du klarer deg med en N.

Femmer klikk wago på den blå og for man skal kun ha en blå leder inn på ny dimmer. Den brune fra wago skal på L på ny dimmer og den andre hvite skal til dimmesymbolet på ny dimmer.

Ser ut til at du kan sløyfe den 3-veis Wago og hller lede to brune direkte til dimmer.

KjellG Saturday, February 17, 2024

Ser ut til at du kan sløyfe den 3-veis Wago og hller lede to brune direkte til dimmer.

Tror ikke det er en god ide.
Som oftes er de to 'L' tilkoblingene en endevender inne i dimmeren og ikke to klemmer som henger sammen.
Gi råd om ting du kan og ikke bare gjett. Da villeder du de som leser svarene dine.

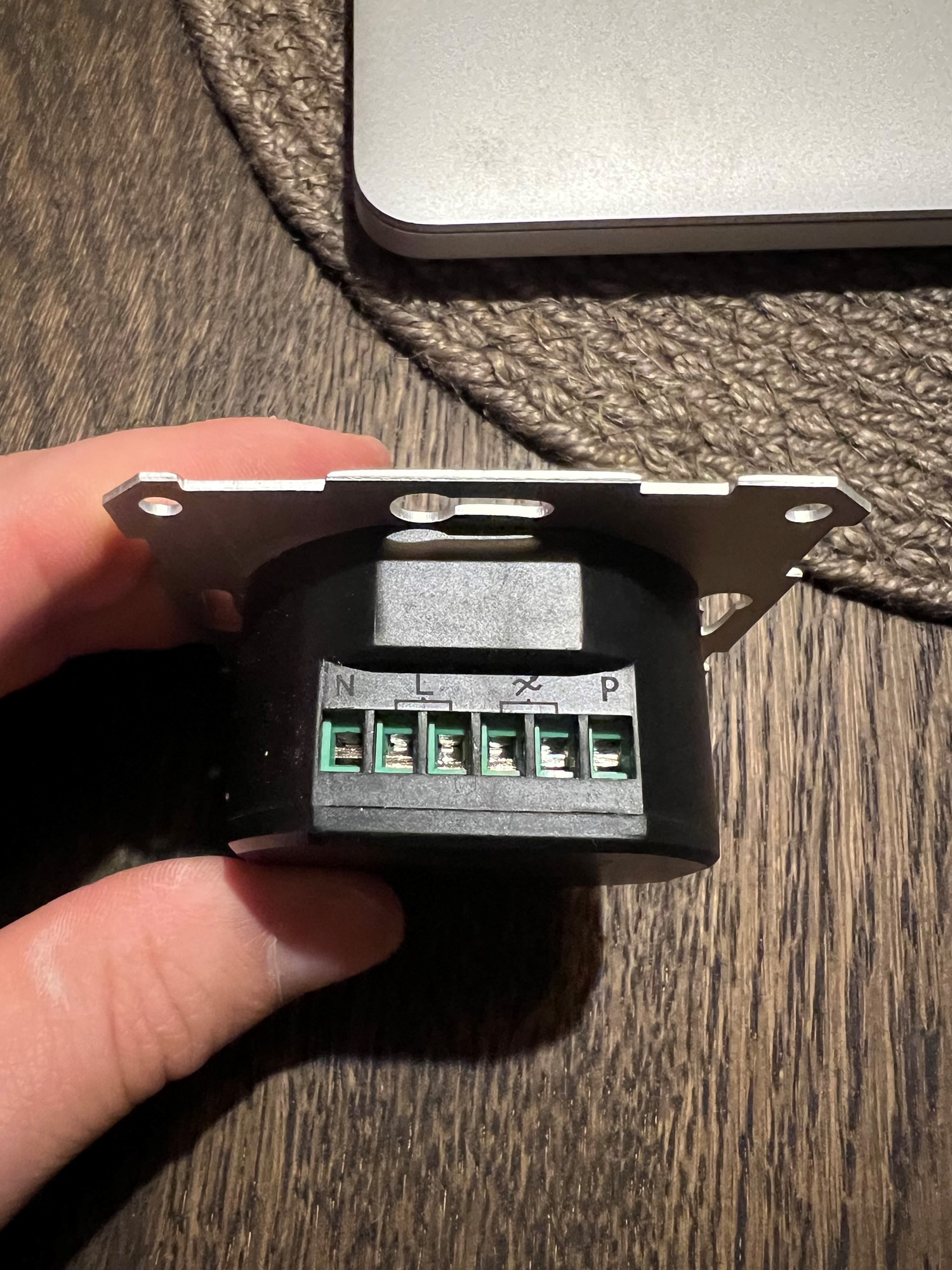

Hvordan tolker du det klammeret som er preget under L på dimmeren?

MorganX har helt rett, 5 veis Wago.

Klamme på L tyder på de to L er sammenkoblet.
Generelt bør blå leder kobles til N.

Liker ikke å tolke og gjette. Dokumentasjon er det som gjelder.

Dette er den vanligste koblingen hvis en har to klemmer merket med L.

Skulle det være noen mening i å kunne skjøte to ledninger i en dimmer burde det være N. og ikke L.

Siden vi ikke har hverken type eller modell blir svarene spekulasjoner.

.

Sant nok, trådstarter har sikkert et koblingsskjema i esken dimmer ble levert i. Inneholder nyttig informasjon.

@elektrikern. At en bør etterspørre dokumentasjonen er jeg enig i. Om en ser på ditt eksempel i #8, så er «mellomlederene" mellom endevender(6) til høyre og dimmer med antatt endevenderfunksjon merket med pil i den ene enden og L i den andre. I mine øyne en forvirrende merking, det burde vært ditto pilsymboler på dimmeren dersom den også funksjonerer som endevender.

På den aktuelle dimmeren er terminalene forbundet med et klammer. Min forståelse av et slikt klammer er at disse terminalene er galvanisk forbundet, men produsenten kan jo ha en annen oppfatning.
